نظرة عامة على المشروع
تم تكليف جي بي آر سيرفي من قِبل وزارة البيئة والمياه والزراعة بفحص موقع استُخدم تاريخياً لدفن الإطارات بشكل غير منظم على مدى 35 عاماً تقريباً. طلبت الوزارة خريطة دفاعية لباطن الأرض تُحدد المدى والعمق الكامل لنفايات الإطارات المدفونة عبر مساحة الموقع، لدعم قرار معالجة بيئية واستخدام الأرض.
تحمل المشاريع البيئية الحكومية من هذا النوع معياراً إثباتياً أعلى من مسوحات المرافق التجارية النموذجية: فالنتائج قد تُوجِّه إجراءات تنظيمية وموازنات معالجة وقرارات إنفاذ محتملة. لذلك تم تحديد نطاق الفحص وتنفيذه وفقاً لذلك، مع دعم كل ادعاء عمق ومدى مستند إلى GPR بتحقق فعلي قبل تضمينه في التقرير النهائي.
لماذا كان هذا الموقع صعباً تقنياً
تُعد الإطارات من أصعب الأهداف في عمل الرادار تحت السطحي. فحزام الفولاذ الداخلي فيها يولّد انعكاسات قوية وغالباً مشبعة يمكن أن تحجب الحدود الطبقية الحقيقية، بينما تُنتج هندسة تكدسها غير المنتظمة — على عكس طبقة تربة متجانسة — نمط انعكاس مبعثر وقطعي مكافئ الشكل بدلاً من واجهة أفقية نظيفة. تطلّب تمييز ثلاث طبقات إطارات متراكبة، مفصولة بردم متداخل لا بتربة نظيفة، إدارة دقيقة للكسب والتردد لتجنب حجب انعكاسات طبقة للطبقة التي تحتها.
أضافت حالة سطح الموقع طبقة إضافية من الصعوبة: فقد ترك دفن غير منظم لمدة 35 عاماً سطح الأرض نفسه مغطى بشظايا إطارات متناثرة ومخلفات بناء ونفايات عامة، مما تطلب تخطيطاً دقيقاً للخطوط لضمان تماس هوائي GPR واتساق مسار السحب عبر مساحة 75,000 م² الكاملة.
المنهجية
الاستطلاع الميداني وتخطيط الشبكة
تم مسح مساحة 75,000 م² الكاملة وتقسيمها إلى شبكة مسح منظمة، مع مراعاة مخلفات السطح والوصول بالمركبات وحالة الأرض لتخطيط خطوط سحب GPR متواصلة وقابلة للتكرار عبر الموقع.

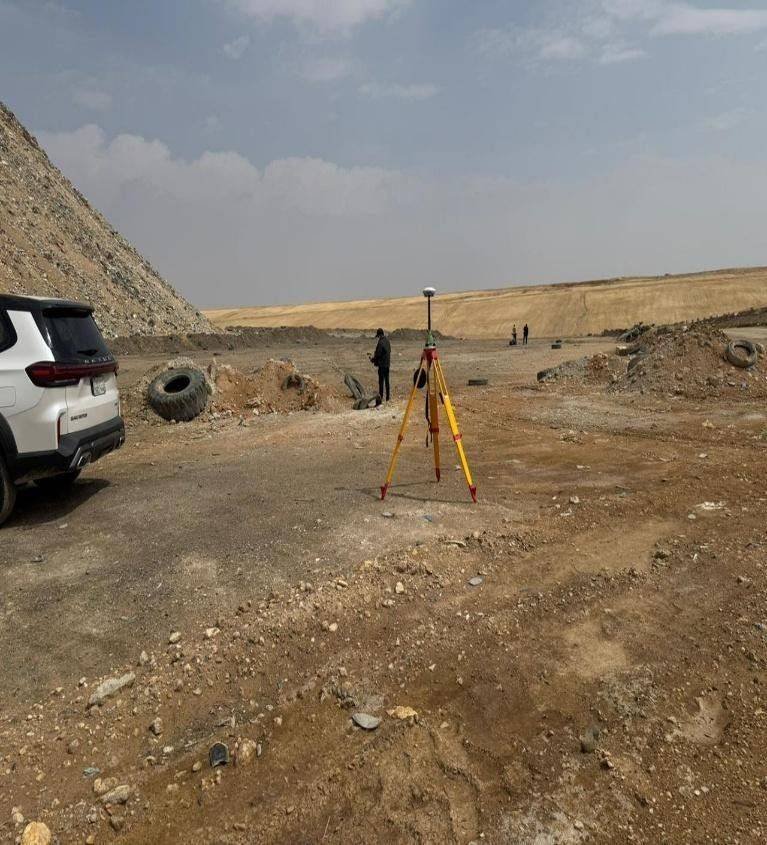

التحكم المساحي وتحديد المواقع بـ GNSS

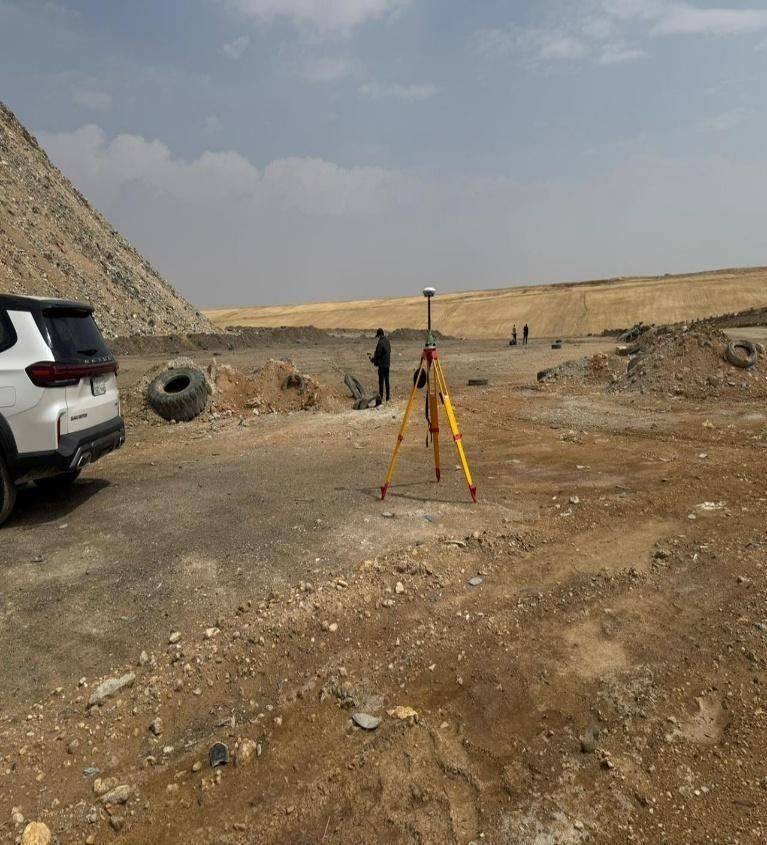

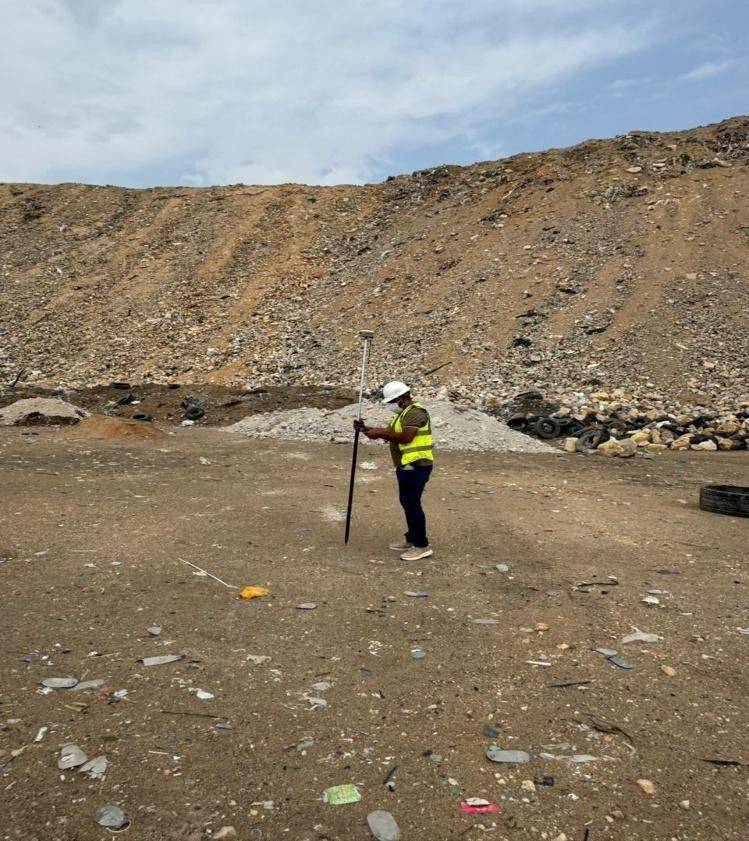

تم نشر جهاز RTK-GNSS المتحرك ومحطة شاملة لإنشاء تحكم مساحي عبر الموقع، لضمان إمكانية تحديد موقع كل خط GPR وكل شذوذ مكتشف بدقة أفقية بمستوى المسح، وربطها بنظام إحداثيات موحد للموقع لخريطة المخرجات النهائية.

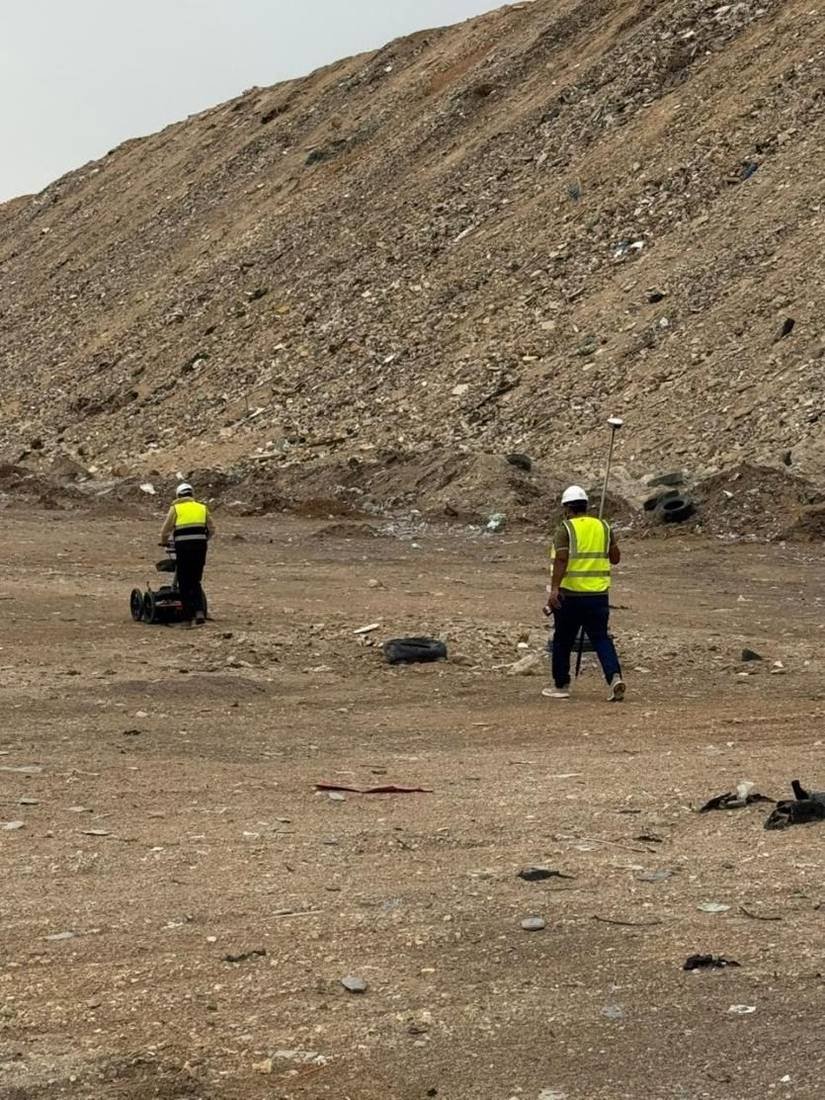

جمع بيانات GPR بتغطية كاملة

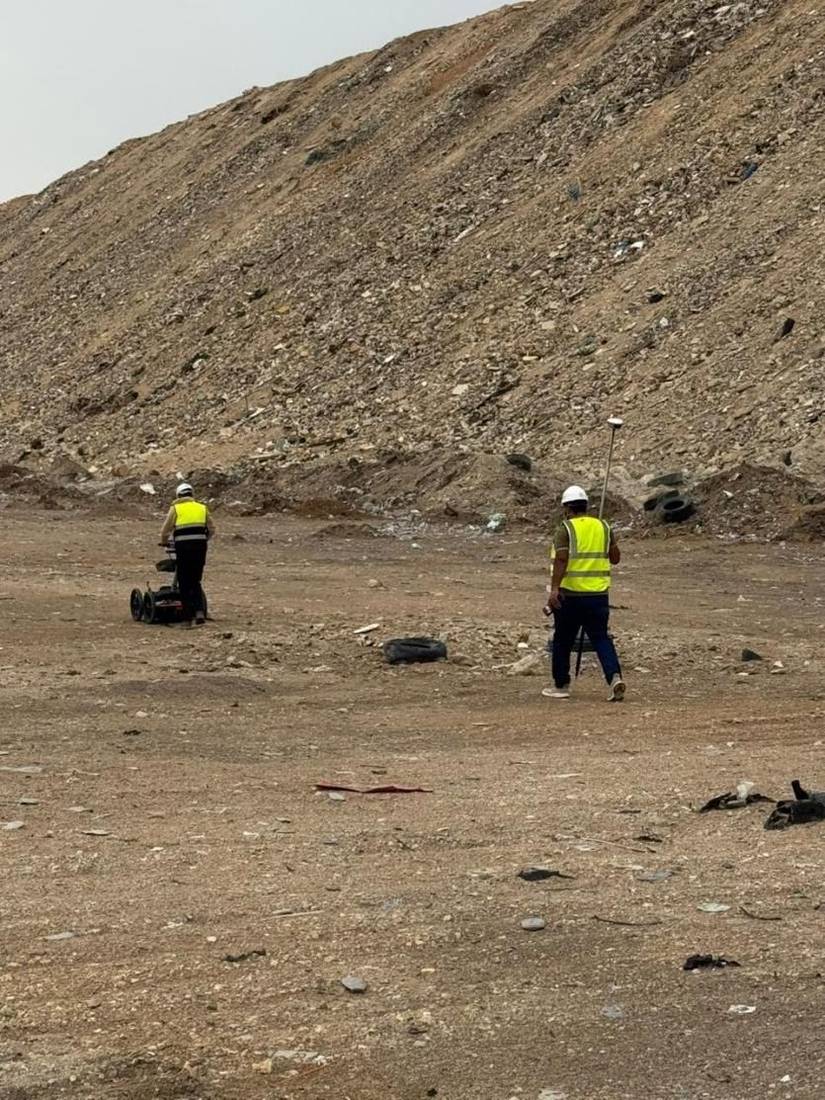

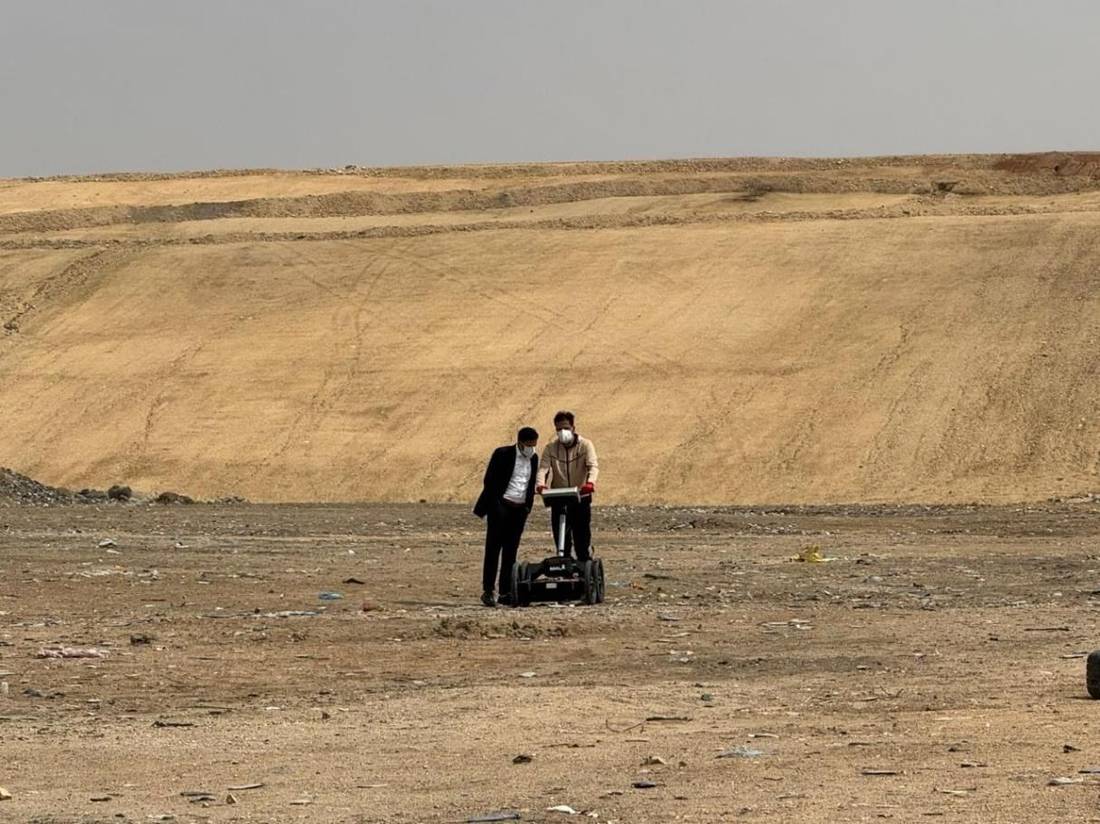

تم نشر هوائيات GPR منخفضة التردد عبر الشبكة الكاملة لتعظيم عمق الاختراق، نظراً لمتطلبات تحليل ميزات تصل إلى 12 متراً عمقاً. تم تشغيل خطوط المسح في اتجاهين متعامدين عبر مناطق تمثيلية للتأكد المتبادل من استمرارية الشذوذ واستبعاد آثار الخط الواحد.
تفسير المقاطع الرادارية وتمييز الطبقات

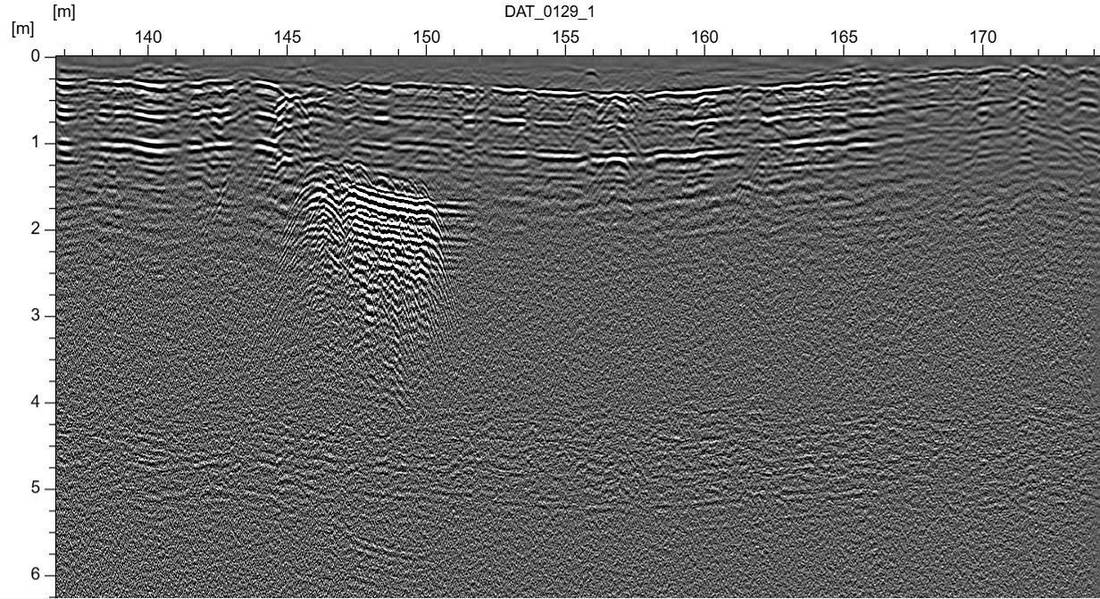

فُسِّرت المقاطع الرادارية المُعالجة لتحديد البصمة المبعثرة القطعية المكافئة الشكل المميزة لكتلة الإطارات المدفونة، المتمايزة عن انعكاسات الردم والتربة الطبيعية المحيطة. تم تحديد ثلاث مناطق شذوذ متمايزة رأسياً بشكل ثابت عبر منطقة المسح، على أعماق تقارب 3 أمتار و6 أمتار و12 متراً، فُسِّرت كثلاث حلقات دفن تاريخية متمايزة مفصولة بترسبات ردم أو تربة لاحقة.
التحقق الميداني بالحفر الآلي

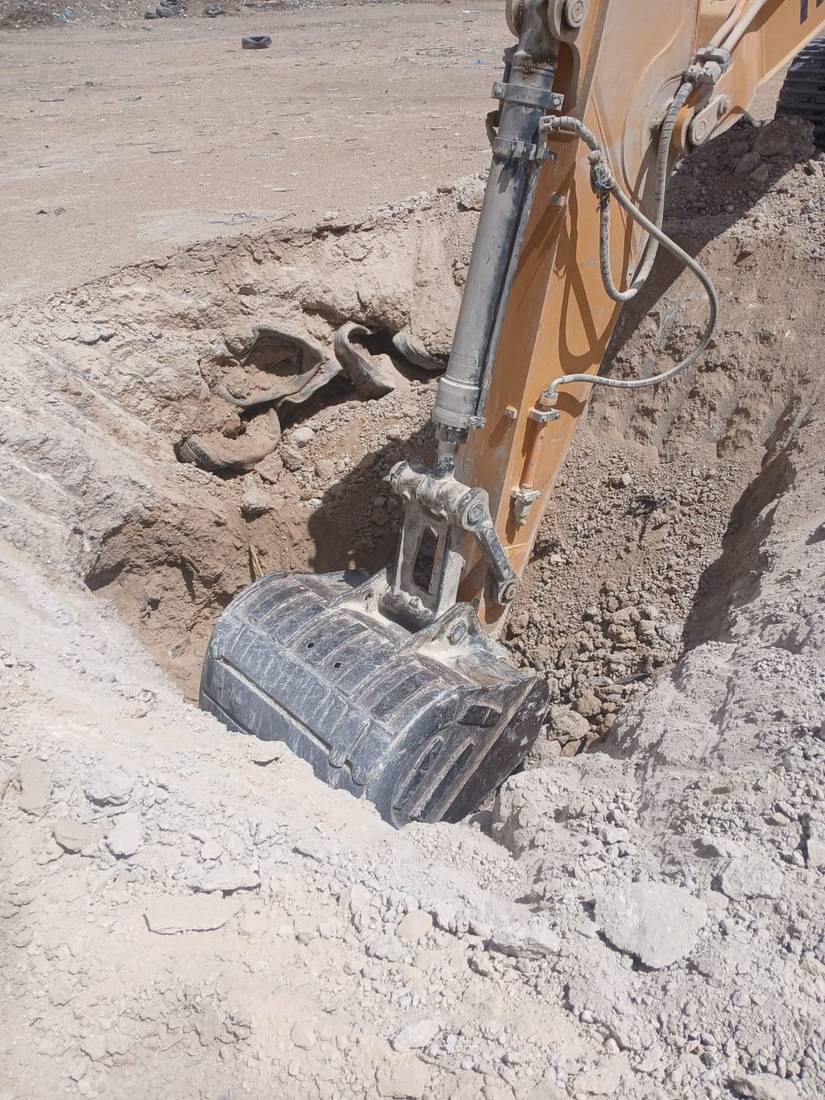

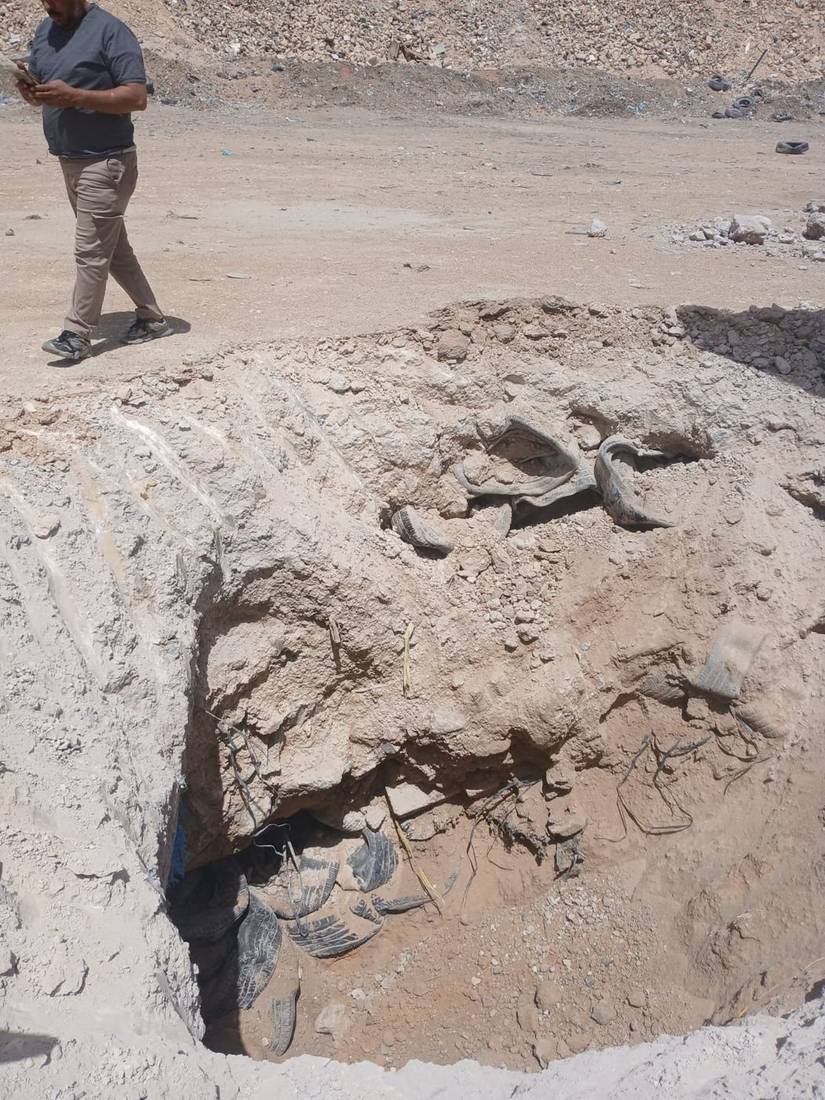

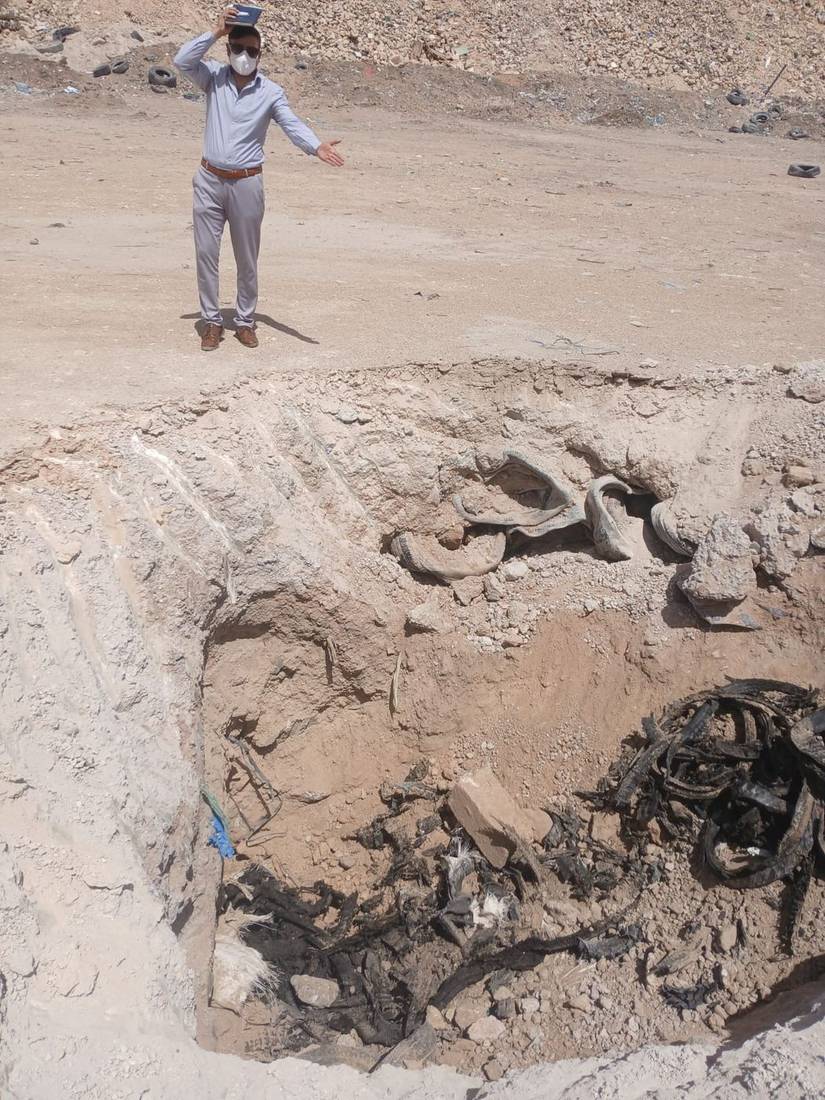

لتلبية المعيار الإثباتي المطلوب لعميل بيئي حكومي، لم يتم تقديم نتائج GPR على أساس غير تدخلي فقط. تم تنفيذ حفر آلي مستهدف في مواقع شذوذ تمثيلية لكشف والتحقق فعلياً من وجود مادة الإطارات في كل من الأعماق الثلاثة المُفسَّرة، مما يُثبت مباشرة نموذج العمق المعتمد على GPR قبل إنهائه في التقرير.
رسم الخرائط والتقرير
جُمِّعت مناطق الشذوذ المؤكدة في خريطة شاملة للموقع تُظهر المدى الأفقي وعمق كل من طبقات الإطارات الثلاث، مدعومة بأقسام رادارية تمثيلية وسجلات تحقق من الحفر الاختباري.
النتائج — تطابق طبقي ثلاثي للإطارات
أكدت بيانات GPR، المدعومة بالحفر الاختباري، وجود ثلاث طبقات إطارات مدفونة متمايزة رأسياً عبر منطقة المسح، تتوافق مع ثلاث مراحل دفن تاريخية منفصلة على مدى فترة استخدام الموقع البالغة 35 عاماً تقريباً:
استنتاج الفحص
يحتوي الموقع على ثلاث طبقات متراكبة من نفايات الإطارات المدفونة على أعماق تقارب 3 و6 و12 متراً، تقابل كل منها حلقة دفن تاريخية متمايزة مفصولة بردم متداخل أو ترسب طبيعي. يشير هذا التطابق الطبقي إلى أن الموقع استُخدم لدفن الإطارات غير المنظم بشكل متكرر على مدى فترة طويلة بدلاً من حدث دفن واحد، مع وجود مواد أقدم تدريجياً على عمق أكبر.
تم التحقق بشكل مستقل من كل نتيجة عمق ومدى في التقرير النهائي بالحفر الآلي الاختباري في مواقع تمثيلية، بدلاً من الاعتماد على تفسير GPR وحده — معيار اعتُبر ضرورياً نظراً للقرارات التنظيمية والمعالجة التي ستبنيها الوزارة على هذه النتائج.
المخرجات
الجدول الزمني للمشروع
تم مسح موقع كامل بمساحة 75,000 م² لجمع البيانات، بما في ذلك تعبئة وتسريح المعدات، خلال أسبوع واحد. اكتملت معالجة البيانات وتفسير المقاطع الرادارية والتحقق المتبادل بالحفر الاختباري خلال الأربعة أيام التالية، بإجمالي مدة مشروع 11 يوماً من التعبئة حتى تسليم التقرير النهائي.
النتيجة
حصلت وزارة البيئة والمياه والزراعة على خريطة مؤكدة ميدانياً ودفاعية لمدى وبنية عمق نفايات الإطارات المدفونة في الموقع، توفر الأساس التقني اللازم لتحديد نطاق المعالجة البيئية واتخاذ قرارات استخدام الأرض للموقع مستقبلاً.
