نظرة عامة على المشروع

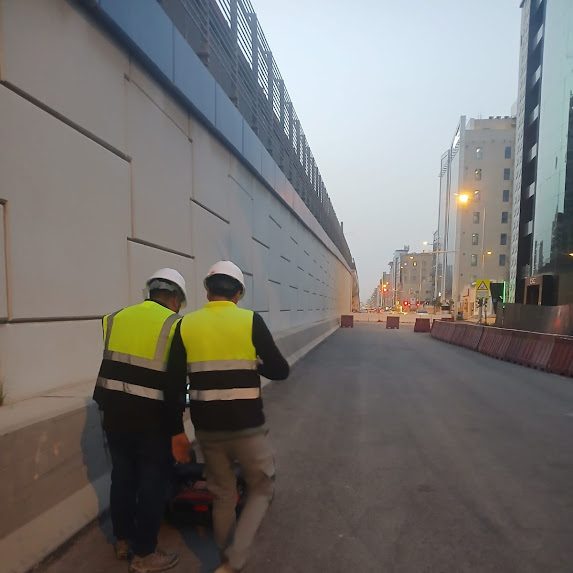

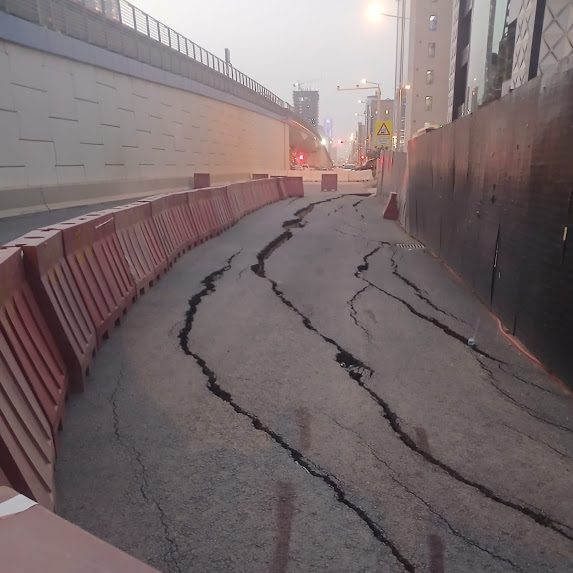

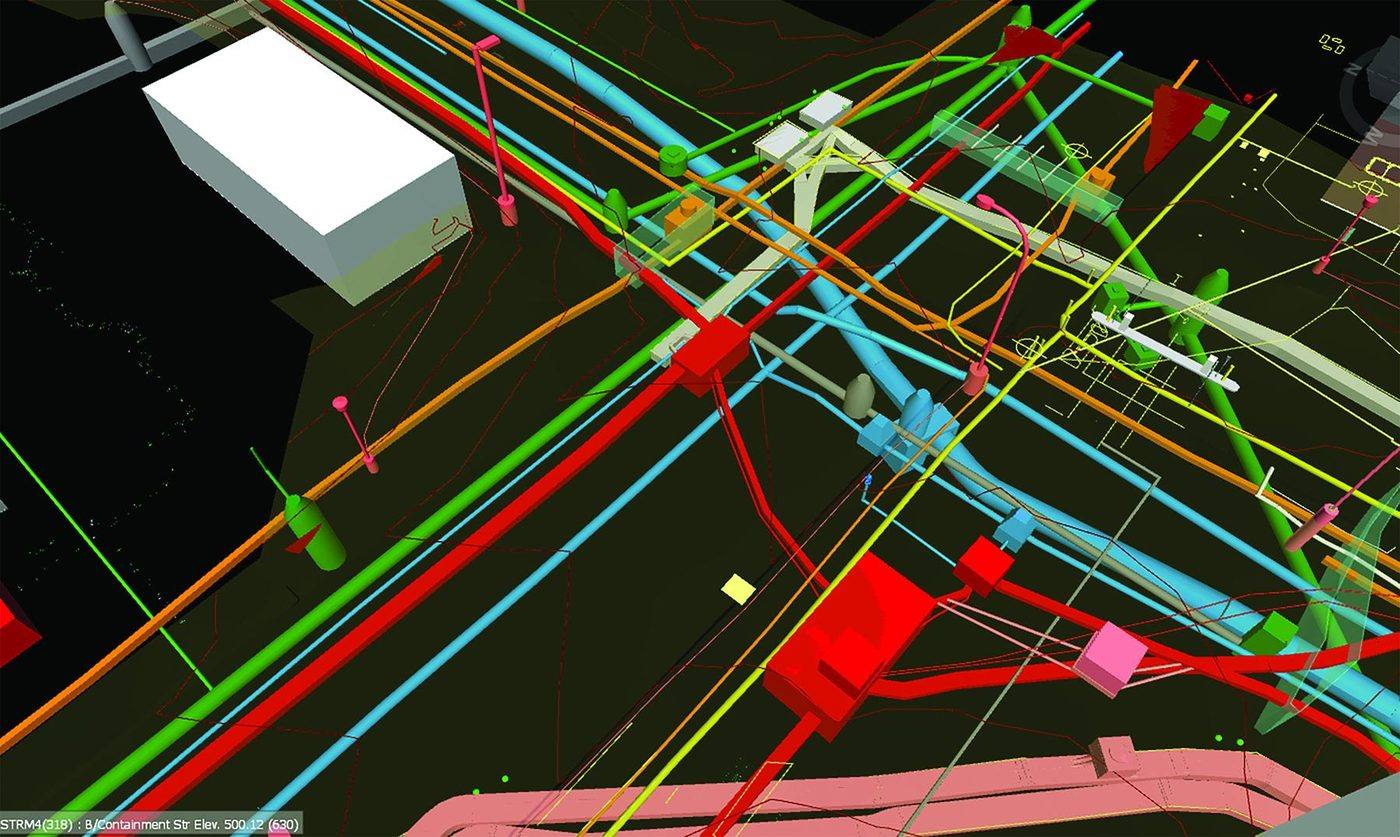

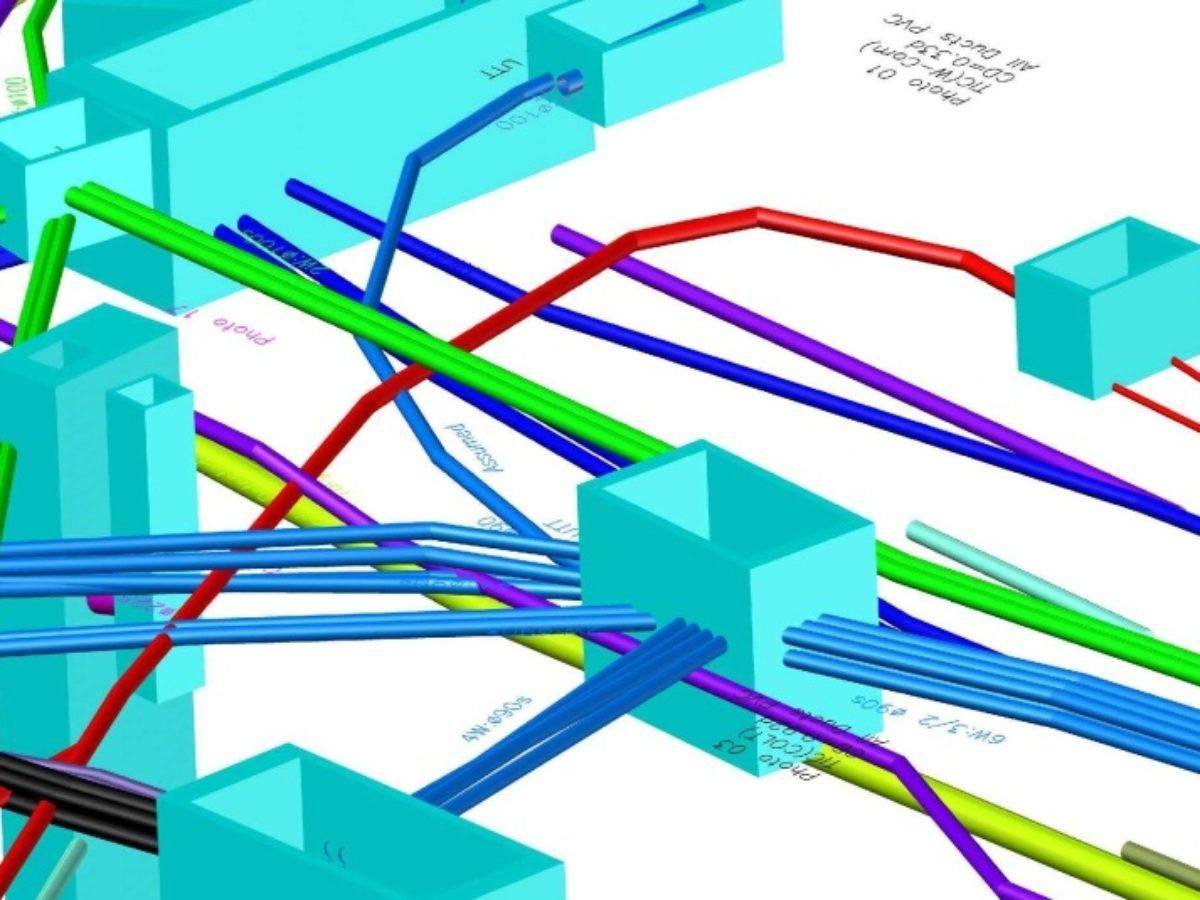

تم تكليف جي بي آر سيرفي بفحص الانهيار التدريجي للرصف على طول قسم بطول 2 كم من شارع التخصصي في الرياض، حيث تطورت تشققات طولية وعرضية عبر عدة مسارات، مع استقرار موضعي ظاهر على السطح. يمر الممر المتأثر مباشرة بجانب منطقة حفر نشطة وتحت تأثير جسر خط مترو الرياض الأزرق المرتفع، وكلاهما تم تحديده كعامل محتمل مساهم منذ بداية المشروع.
طلب العميل تحديداً دقيقاً ومبنياً على أدلة للسبب الجذري — لا تحديداً افتراضياً — قبل الالتزام بتصميم معالجة، نظراً للتكلفة وتداعيات إدارة المرور لأي أعمال تصحيحية على طريق رئيسي حيوي.
المنهجية
اتبع الفحص منهجية متدرجة مصممة للتحرك من الفحص غير التدخلي إلى التحقق الفعلي، لضمان أن كل استنتاج في التقرير النهائي مدعوم بمصدرين مستقلين من الأدلة على الأقل قبل تقديمه للعميل.
شبكة التحكم ونقاط التحكم الأرضية بـ GPS

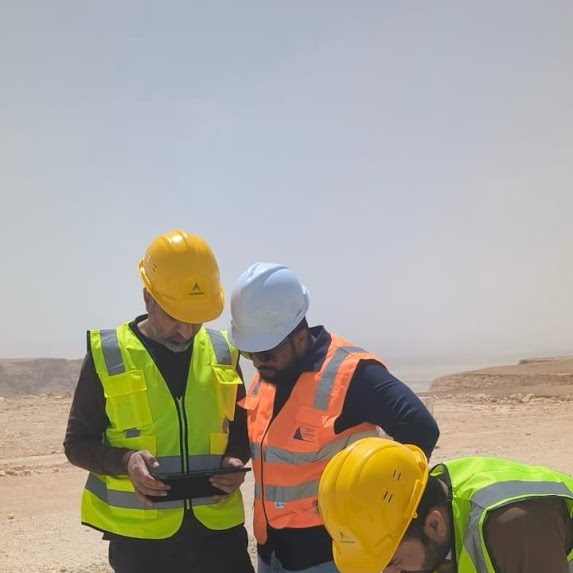

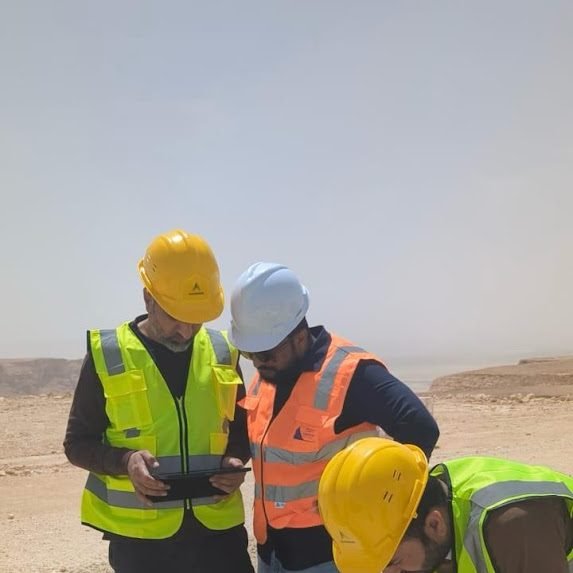

قبل جمع البيانات، أنشأ الفريق الميداني نقاط تحكم أرضية بـ GPS على طول الممر لتوفير إطار مرجعي مكاني بدقة مسحية. ضمن ذلك إمكانية ربط كل خط مسح GPR وحفرة اختبارية ومُلاحظة تشقق بنظام إحداثيات ثابت، ومقارنتها بمحاذاة المنشأ التنفيذي لجسر المترو.
رسم خرائط التشققات السطحية والتعليم
تم المسح الكامل لقسم 2 كم وتعليم نمط التشقق الموجود فعلياً على سطح الرصف، مع تسجيل اتجاه وعرض وتباعد التشققات. هذه الخطوة حاسمة لتفسير GPR، إذ يساعد اتجاه التشقق السطحي في التمييز بين التشقق الانعكاسي من منشأ مدفون، والتشقق الكلالي من حمل مروري متحرك، والتشقق الاستقراري من تماسك التربة التحتية — وكل منها يُظهر بصمة رادار تحت سطحية مختلفة.
جمع بيانات GPR
تم نشر نظام GPR متعدد الترددات على طول المسح الكامل في تمريرات طولية متواصلة، مدعومة بخطوط ربط عرضية على فترات منتظمة، حتى عمق فحص أقصى 5 أمتار. استُخدمت تكوينات هوائي منخفضة التردد لتحليل ظروف التربة التحتية والردم العميقة، بينما سجلت التمريرات عالية التردد سلامة طبقة الرصف السطحية. تم تسجيل جميع بيانات المسح بالرجوع إلى شبكة التحكم بـ GPS المُنشأة في الخطوة 1.
تفسير الشذوذات تحت السطحية
فُسِّرت مقاطع GPR المُعالجة لتحديد مناطق اضطراب التربة التحتية وفقدان الدمك وتكوّن الفراغات أسفل بنية الرصف. تم ربط مناطق الشذوذ ترابطياً بموقعها النسبي من أساسات أعمدة جسر المترو وخط دعم حفر الموقع المجاور، لاختبار ما إذا كان الاضطراب تحت السطحي يتجمع حول أي من المصدرين.
الحفر الاختباري للتحقق الفعلي
تم حفر حفر اختبارية مستهدفة في مواقع الشذوذ التمثيلية التي حددها GPR، لكشف والتحقق فعلياً من حالة التربة التحتية مقابل تفسير الرادار. أكدت هذه الخطوة وجود مواد ردم مفككة ومضطربة مباشرة أسفل أقسام الرصف الأكثر تشققاً، مما يُثبت تقديرات العمق والمدى المعتمدة على GPR قبل تضمينها في التقرير النهائي.
تجميع السبب الجذري والتقرير
جُمِّعت نتائج GPR ونتائج الحفر الاختباري ورسم خرائط التشققات والعلاقة الهندسية بكل من منشأ المترو وأعمال الحفر في سرد واحد للسبب الجذري، مدعوماً بصور مقاطع GPR المرجعية بالعمق ومخطط مُعلَّم للممر الكامل.
نتائج السبب الجذري
استنتاج الفحص
تم تحديد سبب تشقق الرصف والاستقرار الموضعي بآليتين متراكبتين تعملان على منطقة التربة التحتية نفسها: حمل اهتزاز دوري منتقل من جسر خط مترو الرياض الأزرق المجاور إلى الردم المحيط، واضطراب الدعم الجانبي للأرض الناتج عن أعمال الحفر القريبة. وبعملهما معاً، أدت هاتان الآليتان إلى تفكيك وإزاحة تدريجية لمواد الردم التحتية أسفل بنية الرصف، مما قلل من قدرتها على حمل الأحمال وأنتج نمط التشقق الكلالي الظاهر على السطح.
أظهرت مناطق شذوذ GPR ارتباطاً مكانياً ثابتاً بالقرب من خط أعمدة الجسر وحدود دعم الحفر، وهو ارتباط تم تأكيده بشكل مستقل من خلال عمليات الحفر الاختباري، التي صادفت مواد ردم مفككة منخفضة الكثافة مباشرة أسفل أقسام الرصف الأكثر تشققاً — بدلاً من تربة تحتية سليمة ومدمكة جيداً.
المعالجة
بناءً على المدى والعمق المؤكدين لاضطراب التربة التحتية، تمت التوصية بتنفيذ برنامج حقن لاستعادة كثافة التربة التحتية وإغلاق المناطق المفرغة والمفككة التي حددها الحفر الاختباري، مما أعاد الدعم المنتظم أسفل قسم الرصف المتأثر قبل أعمال إعادة الرصف.
المخرجات
النتيجة
حصل العميل على تحديد مؤكد ميدانياً للسبب الجذري ومبني على أدلة دفاعية خلال فترة المشروع البالغة 20 يوماً، مما مكّن معالجة الحقن من المضي قدماً بشكل مستهدف في مناطق الاضطراب المؤكدة بدلاً من على طول الممر الكامل البالغ 2 كم — مما قلل من تكلفة المعالجة وتعطيل المرور مقارنة بالمعالجة الاحترازية للطول الكامل.
