نظرة عامة على المشروع
قبل الافتتاح العام لمدينة قدية سيكس فلاجز، تطلبت حواجز السلامة على الطرق ومحيط الموقع تحققاً إنشائياً عبر شبكة الحواجز الواقية الكاملة الخادمة للموقع. تم تكليف جي بي آر سيرفي بإجراء فحص ديناميكي لسلامة 550 عمود حاجز واقٍ بشكل فردي، للتأكد من أن كل عمود تم دقه أو تغريزه إلى العمق المحدد وأنه سليم إنشائياً، دون أي ارتخاء أو تشقق أو اضطراب في القاعدة قد يؤثر على أداء الحاجز عند الاصطدام.
تُعد أنظمة الحواجز الواقية أصلاً للسلامة السلبية: تعتمد وظيفتها الكاملة على قدرة العمود على نقل حمل الاصطدام إلى الأرض المحيطة أو القاعدة دون أن يفشل عند القاعدة. قد يبدو العمود مُركباً بشكل صحيح من السطح بينما يكون فعلياً غير مُغرَّز بالكفاية أو سيء الدمك حول قاعدته أو ضعيفاً إنشائياً تحت مستوى الأرض — عيوب لا يمكن رؤيتها بالفحص البصري وحده. هذا ما جعل طريقة تحقق غير مدمرة وكمية ضرورية قبل التصريح بشبكة الطرق.
لماذا الفحص الديناميكي لا الفحص البصري
عمود الحاجز الواقي الضعيف إنشائياً تحت مستوى الأرض لا يُظهر عادةً أي علامة مرئية على الخلل فوق السطح. الاعتماد على الفحص البصري وحده لشبكة من 550 عموداً كان سيترك العميل دون ضمان حقيقي بشأن عمق التغريز أو حالة القاعدة — وهي بالضبط المعلومات الأكثر أهمية في أداء الحاجز الفعلي عند الاصطدام. يقيس الفحص الديناميكي بدلاً من ذلك كيفية استجابة كل عمود فعلياً لتأثير مُتحكَّم به، مما يعطي نتيجة كمية وقابلة للتكرار لكل عمود على حدة بدلاً من نجاح أو فشل بصري غير موضوعي.
المنهجية
حصر الأعمدة وترتيب تسلسل الفحص
تم حصر شبكة الأعمدة الكاملة البالغة 550 عموداً وترتيبها في خطة فحص تشمل محاذاة الطريق الكاملة، مع تخصيص مرجع موقع فحص فريد لكل عمود لضمان إمكانية تتبع البيانات الميدانية والتقرير النهائي عموداً بعمود.

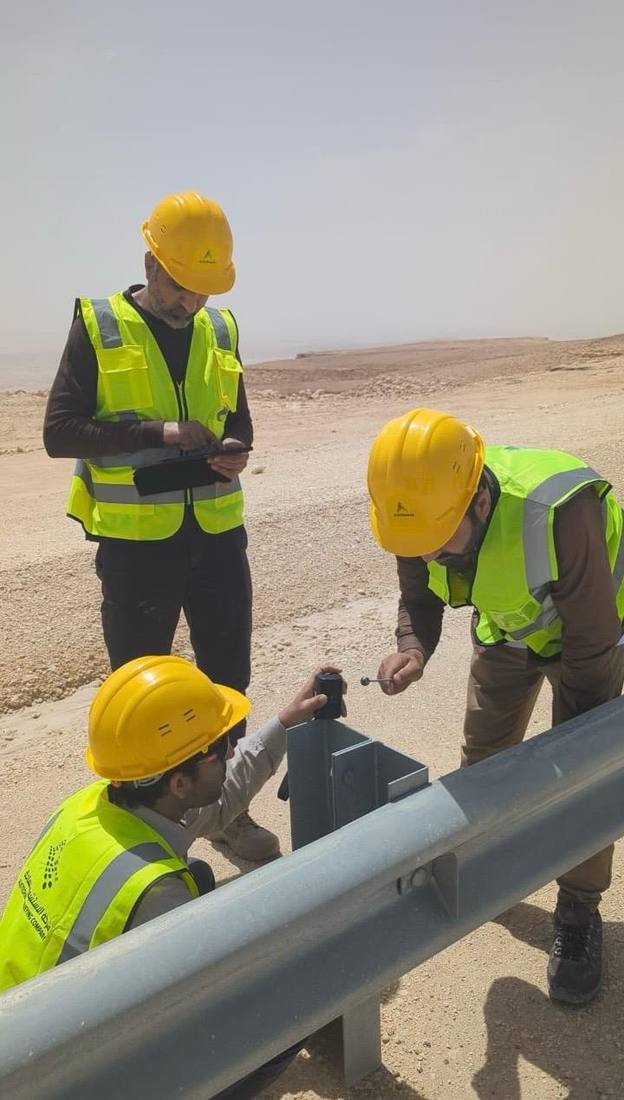

تثبيت جهاز الاستشعار
تم تثبيت جهاز استشعار سرعة مُعايَر عند رأس كل عمود حاجز واقٍ، مما يوفر نقطة مرجعية ثابتة يمكن من خلالها تسجيل استجابة العمود الديناميكية لحمل نبضي.
التأثير المُتحكَّم به وتسجيل السرعة

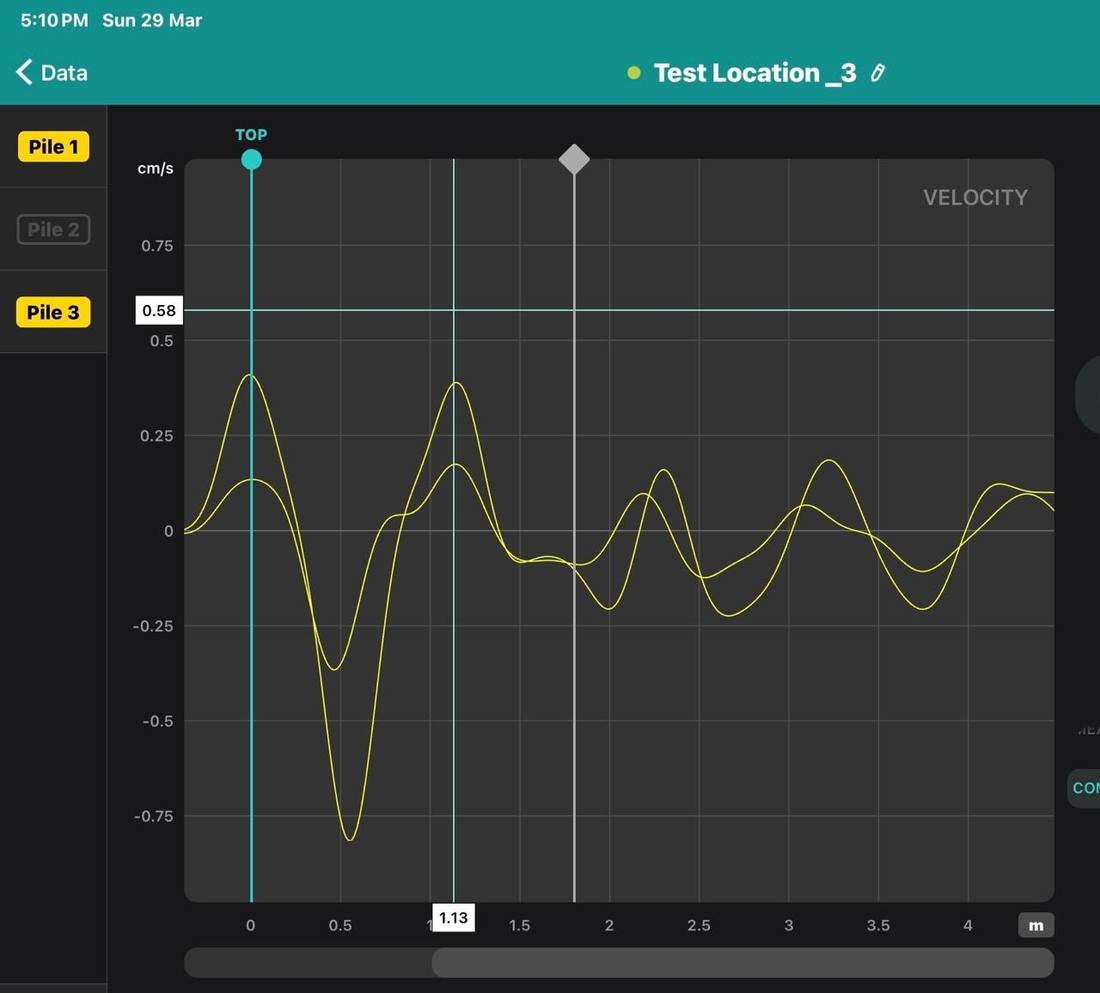

تم تطبيق تأثير مُتحكَّم به على كل عمود، وتم تسجيل استجابة السرعة-الزمن الناتجة عبر جهاز الاستشعار وتوثيقها في الوقت الفعلي على وحدة جمع بيانات بجهاز لوحي، تسجل سلوك العمود بالسنتيمتر في الثانية مقابل مسافة انتقال الموجة المنقضية.

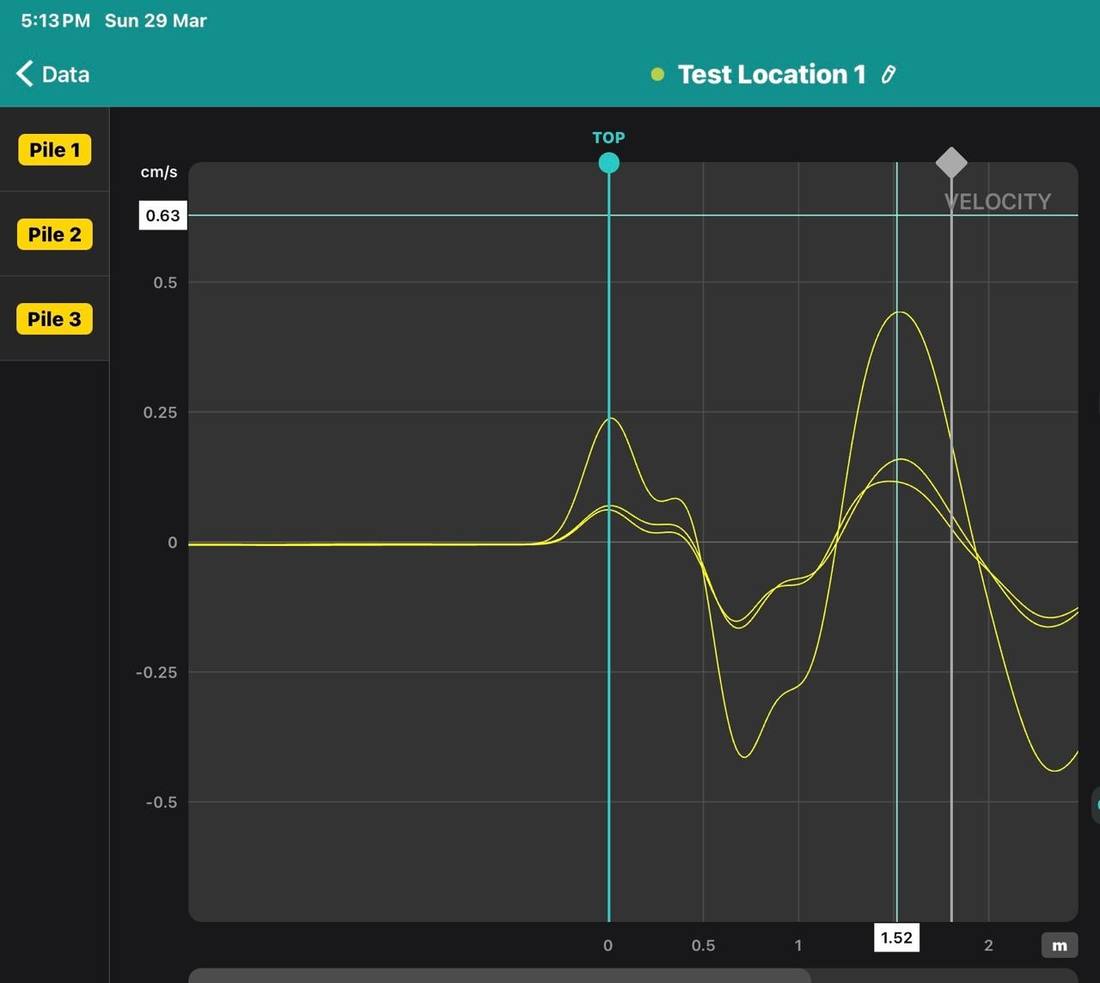

مقارنة متعددة القنوات لكل عمود
سجلت كل نقطة فحص حتى ثلاث قنوات لكل عمود (مُسجَّلة كـ Pile 1 و Pile 2 و Pile 3 في برنامج الميدان)، مما يتيح مقارنة مباشرة لسلوك انعكاس الموجة عبر ضربات متكررة على العمود نفسه للتأكد من ثبات النتيجة قبل الانتقال إلى الموقع التالي.
تحليل الانعكاس لتحديد عمق التغريز
تم تحليل شكل موجة السرعة لكل عمود بحثاً عن البصمة الانعكاسية المميزة التي تُحدد طرف العمود — النقطة التي ينتهي عندها الطول المُغرَّز في الأرض. يشير انعكاس طرف نظيف وواضح المعالم عند العمق المتوقع إلى عمود مُغرَّز بشكل صحيح وسليم إنشائياً؛ بينما يُشير انعكاس مبكر أو غير منتظم أو غائب إلى خلل محتمل في التغريز أو السلامة الإنشائية يتطلب متابعة.
التقرير على مستوى الموقع
جُمِّعت نتائج جميع الأعمدة البالغة 550 عموداً في مجموعة بيانات واحدة تُشير إلى كل موقع فحص، مع الاحتفاظ بسجلات شكل الموجة الفردية لأي عمود يتطلب مراجعة هندسية أدق.
نتيجة الفحص
تم فحص جميع الأعمدة البالغة 550 عموداً وأظهرت انعكاسات طرف قابلة للتحديد تتوافق مع عمق التغريز المحدد لها، مما يؤكد تركيباً سليماً إنشائياً عبر الشبكة. أظهرت المقارنة متعددة القنوات في كل موقع فحص سلوك موجة ثابتاً وقابلاً للتكرار، مما يدعم الثقة في النتيجة لكل عمود دون الحاجة إلى حفر فعلي في أي موقع.
تم تمييز مواقع الفحص التي أظهرت أي انحراف في توقيت الانعكاس أو شكل الموجة بشكل فردي في مجموعة البيانات لمراجعة فريق العميل الهندسي، مما سمح بمتابعة مستهدفة فقط حيث أشارت البيانات إلى ضرورتها — بدلاً من إعادة فحص شاملة للشبكة الكاملة.
المخرجات
الجدول الزمني للمشروع
اكتمل جمع البيانات الميدانية عبر جميع الأعمدة البالغة 550 عموداً خلال 7 أيام، مُغطياً محاذاة الطريق الكاملة حول مدينة قدية سيكس فلاجز قبل افتتاح المدينة الترفيهية للجمهور.
لماذا كان هذا مهماً لافتتاح مشروع عملاق
افتُتحت مدينة قدية سيكس فلاجز كأول مرفق تشغيلي كبير لوجهة قدية الترفيهية الأوسع، مع الحاجة إلى التحقق من أنظمة سلامة الطرق والمحيط والتصريح بها تحت ضغط جدول زمني حقيقي قبل تاريخ افتتاح عام ثابت. كانت طريقة فحص كمية غير مدمرة يمكنها إنجاز فحص 550 عموداً في أسبوع واحد — دون حفر، ودون تعطيل الطريق، ودون الاعتماد على حكم بصري غير موضوعي — الطريقة العملية الوحيدة لتقديم هذا الضمان في الوقت المحدد.
